It is intended for digital reflection of pressure.

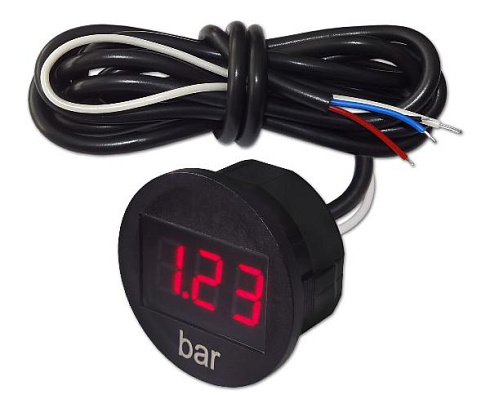

Indicator has three-digital matrix of red color.
It is applied with the following pressure sensors: ММ358, 3902.3829, 23.3829 and ММ393А.
Connective cables are included in the set.
Indicator has three-digital matrix of red color.
It is applied with the following pressure sensors: ММ358, 3902.3829, 23.3829 and ММ393А.
Connective cables are included in the set.
Подробнее
Description
РЕКОМЕНДАЦИИ ПО МОНТАЖУ
1 Выбор типа датчика
1.1. Подать питание на индикатор: минус питания к черному проводу инди-катора, плюс питания - к красному проводу индикатора (индикация
).
1.2. Выбрать требуемый режим работы (“1”, “2”, “3” или “4”, в зависимости от типа датчика) кратковременным замыканием белого провода на минус:
- для датчика ММ358 (0...6bar)
- для датчика 3902.3829 (0...10bar)
- для датчика 23.3829 (0...6bar)
- для датчика ММ393А (0...8bar)
Длительность индикации № режима - 2с.
1.3. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти. Изолировать белый провод доступными средствами.
2 Установка и подключение
2.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2.2. Просверлить отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.
2.3. Подключить провода индикатора:
черный провод - к минусу питания;
красный провод - к плюсу питания;
синий провод - к датчику давления.
Примечание. Индикация “Hi” означает давление выше предельного или замыкание в цепи датчика.
|
Подключение индикатора производить при отключенной аккумуляторной батарее |
1 Выбор типа датчика
1.1. Подать питание на индикатор: минус питания к черному проводу инди-катора, плюс питания - к красному проводу индикатора (индикация
).1.2. Выбрать требуемый режим работы (“1”, “2”, “3” или “4”, в зависимости от типа датчика) кратковременным замыканием белого провода на минус:
- для датчика ММ358 (0...6bar) - для датчика 3902.3829 (0...10bar) - для датчика 23.3829 (0...6bar) - для датчика ММ393А (0...8bar)Длительность индикации № режима - 2с.
1.3. Отключить питание. Выбранный режим сохранится в энергонезависимой памяти. Изолировать белый провод доступными средствами.
2 Установка и подключение
2.1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2.2. Просверлить отверстие диаметром 30...31мм и зафиксировать в нём корпус индикатора.
2.3. Подключить провода индикатора:
черный провод - к минусу питания;
красный провод - к плюсу питания;
синий провод - к датчику давления.
Примечание. Индикация “Hi” означает давление выше предельного или замыкание в цепи датчика.
Characteristics
| Indication Range | в зависимости от типа датчика |
| Supply Voltage, V | 8-30 |
| Consumption Current, not more, А | 0,03 |
| Discreteness, bar | 0,01 |
| Error, not more, bar | 0,5 |
| Connective wires length, m | 1,5 |
| Length of wire of operation mode choice, mm | 200 |
| Weight, not more, g | 50 |
| Dimensions, mm | Ø34х17 |
