ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Добавление пульта
1.1 Извлечь заглушку из отверстия корпуса для доступа к кнопке.
1.2 Подать питание на контакты реле “85” и “86” в любой полярности.
1.3 Нажать кнопку реле кратковременно. Индикатор реле начнет мигать. Если память заполнена - индикатор мигнет 1 раз (1с) и выйдет из режима.
1.4 Нажать любую из кнопок (“А”, “В”) на ПУ кратковременно. Количество миганий индикатора ПУ свидетельствует:
1 раз (1с) - память заполнена;
2 раза (по 0,5с) - этот пульт уже в памяти;
3 раза - пульт добавлен и сохранен в энергонезависимой памяти.
Если индикация не изменяется, значит пульт не опознан или неисправен.
1.5 При необходимости, повторить п.1.4 с другим пультом.
1.6 Нажать кнопку реле кратковременно.
1.7 Отключить питание реле.
1.8 Установить заглушку на место.
2 Установка режима работы
Реле может работать в одном из трех режимов:
№1. Фиксированный двухкнопочный: кнопка “А” -включение, кнопка “В” - выключение;
№2. “На удержание”: любая кнопка (“А” или “В”) нажата - реле включено, отжата - реле выключено;
№3. Фиксированный однокнопочный: любая кнопка (“А” или “В”) - включение/выключение.
2.1 Повторить п.1.1, п.1.2.
2.2 Нажать и удерживать кнопку реле не менее 3с. Поочередно начнут переключаться режимы работы. Количество миганий индикатора реле соответствует режиму работы:
1 раз - режим №1;
2 раза - режим №2;
3 раза - режим №3.
2.3 Отпустить кнопку реле сразу после индикации нужного режима. Выбранный режим сохранится в энергонезависимой памяти.
2.4 Повторить пункты 1.7 и 1.8.
3 Стирание из памяти пультов
3.1 Повторить п.1.1.
3.2 Нажать и удерживать кнопку реле.
3.3 Повторить п.1.2.
3.4 Отпустить кнопку. Индикатор мигнет 5 раз, сигнализируя о стирании из памяти одновременной ВСЕХ пультов, и установится режим работы №1.
Невозможно частичное стирание пультов из памяти!
3.5 Повторить пункты 1.7 и 1.8.
4 Проверка работоспособности элемента питания пульта
Нажать любую кнопку на ПУ. Светодиодный индикатор ПУ должен мигать. Отсутстивие мигания свидетельствует об отсутствии (или неисправности) элемента питания.

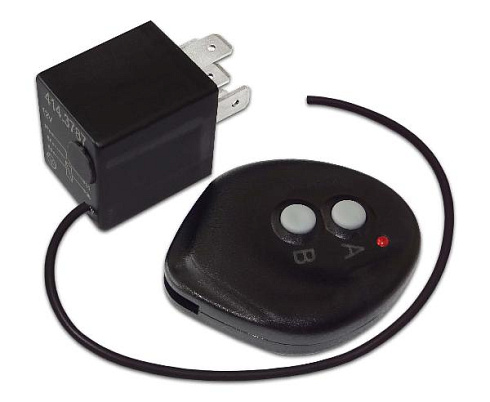

Реле с дистанционным управлением 414.3787
Предназначено для включения/выключения устройств по радиосигналу от пульта управления (ПУ). Может работать в 3-х режимах: фиксированный двухкнопочный, фиксированный однокнопочный и “на удержание”.
Применяется в автомобилях любой марки.
В реле предусмотрены функции добавления нового пульта и выбора режима работы. Управление функциями осуществляется с помощью кнопки реле через отверстие в корпусе. Визуальная диагностика управления функциями обеспечивается за счет применения полупрозрачного корпуса и встроенного светодионого индикатора.
В комплект поставки входит ПУ с двумя кнопками (“А” и “В”), светодиодным индикатором и элементом питания.
Применяется в автомобилях любой марки.
В реле предусмотрены функции добавления нового пульта и выбора режима работы. Управление функциями осуществляется с помощью кнопки реле через отверстие в корпусе. Визуальная диагностика управления функциями обеспечивается за счет применения полупрозрачного корпуса и встроенного светодионого индикатора.
В комплект поставки входит ПУ с двумя кнопками (“А” и “В”), светодиодным индикатором и элементом питания.
Подробнее
Description
Characteristics
Nominal Voltage, V | 12 |
Switching current, no more, A | 25 |
Supply Current, off/on, mА | 10/60 |
Relay Dimensions, mm | 40х28х25 |
Weight relay, not more, g | 25 |
